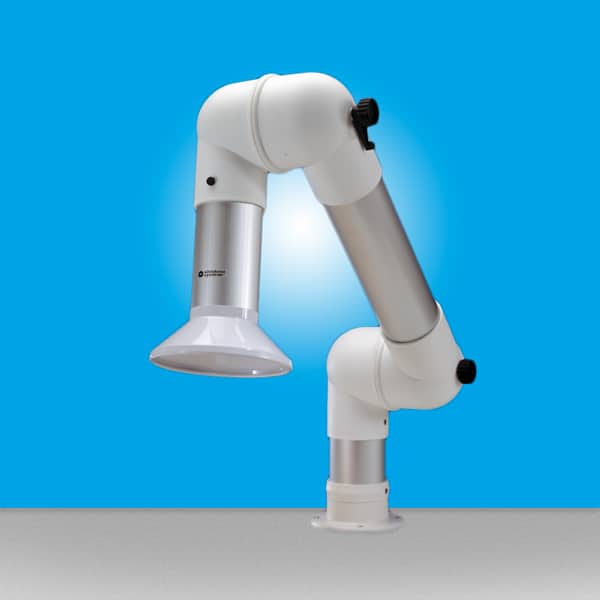

Alsident systeem 100 AL – tafelmontage
De systeem 100 AL afzuigarmen van Alsident zijn geschikt voor tafelmontage.
Systeem 100 AL, ideaal voor laboratoria
De afzuigarmen van systeem 100 AL zijn aluminium afzuigarmen van Alsident met een diameter van 100 mm, geschikt voor tafelmontage. De arm wordt op het tafelblad gemonteerd met behulp van de Alsident tafelsteun. De arm kan ook staande in een console aan de wand gemonteerd worden. De arm wordt aangesloten met behulp van de speciale verloopringen op een kanaal 125 mm.
De arm heeft een geanodiseerde aluminium buis met witte scharnieren. De armen zijn zelfdragend door toepassing van een veer in het scharnier. De langere modellen hebben één of twee uitwendig aangebrachte gasveren. De arm is standaard voorzien van een afsluitklepje.
Bij afzuiging door een Alsident arm moet de weerstand in de arm overbrugd worden door de afzuigventilator. De weerstand in een afzuigarm is daarom van belang om een juiste afzuiger te selecteren en capaciteitsberekeningen te kunnen maken. Voor afzuigarmen systeem 100 is een luchtdebiet van 140 – 400 m³/h nodig. De aanbevolen luchthoeveelheid voor effectieve afzuiging is 270 m³/h.
Let op:
Het afgebeelde aanzuighulpstuk moet los mee besteld worden, dit artikel is alleen de afzuigarm.
Voor meer informatie:
| Artikelnummer | Typeaanduiding | Radius | Aantal scharnieren | Aantal gasveren | ||
|---|---|---|---|---|---|---|
| 53aa10020550bm | 100-55-1-5 | 795 mm | 2 | 0 | ||
| 53aa1003450400bm | 100-4540-1-5 | 1040 mm | 3 | 0 | ||
| 53aa1003550450bm | 100-5545-1-5 | 1185 mm | 3 | 0 | ||
| 53aa1003650550bm | 100-6555-1-5 | 1370 mm | 3 | 0 | ||
| 53aa1003900650nbm | 100-9065-1-5 | 1710 mm | 3 | 1 | ||
| 53aa10031050850bm | 100-10585-1-5 | 2130 mm | 3 | 2 |
