Alsident systeem 75 AL afzuigarmen – plafond- en wandmontage
Aluminium afzuigarmen van Alsident met een diameter van 75 mm geschikt voor plafond- of wandmontage.

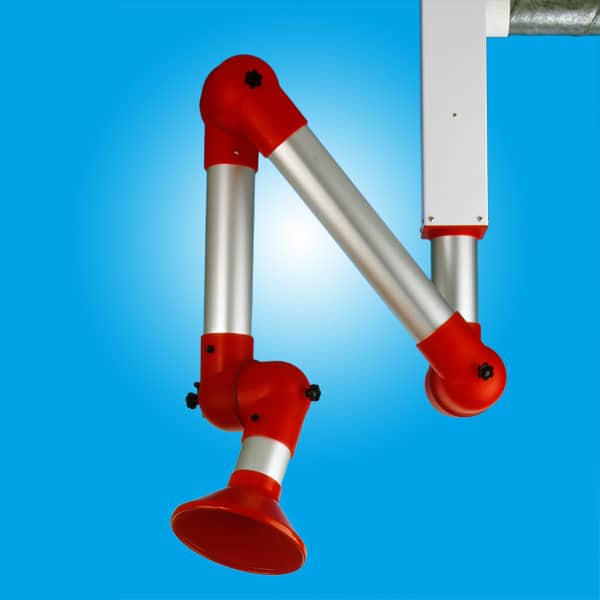

Aluminium afzuigarm met een diameter van 75 mm geschikt voor plafond- of wandmontage. De arm wordt met de Alsident plafondzuilen tegen het plafond gemonteerd of met de wandconsole 2-195 aan de wand.
De arm bestaat uit een geanodiseerde aluminium buis met rode of witte scharnieren. De armen zijn zelfdragend door toepassing van een veer in het scharnier en standaard voorzien van een afsluitklepje.
De arm 75-9065-3-22-4/5 (zie tabel) is voorzien van 1 gasveer.
De arm 75-9090-3-22-4/5 (zie tabel) is voorzien van 2 gasveren.
Bij afzuiging door een Alsident arm moet de weerstand in de arm overbrugd worden door de afzuigventilator. De weerstand in een afzuigarm is daarom van belang om een juiste afzuiger te selecteren en capaciteitsberekeningen te kunnen maken.
Let op:
Het afgebeelde aanzuighulpstuk moet los mee besteld worden, dit artikel is alleen de afzuigarm.
Voor meer informatie:
| Artikelnummer | Typeaanduiding | Radius | Kleur scharnieren | ||
|---|---|---|---|---|---|
| 52aa753350350hms | 75-3535-3-4 | 795 mm | Rood | ||
| 52aa753350900hms | 75-3590-3-4 | 1200 mm | Rood | ||
| 52aa753550450hms | 75-5545-3-4 | 1060 mm | Rood | ||
| 52aa753650550hms | 75-6555-3-4 | 1230 mm | Rood | ||
| 52aa753900650hms | 75-9065-3-4 | 1550 mm | Rood | ||
| 52aa753900650hms22 | 75-9065-3-22-4 | 1550 mm | Rood | ||
| 52aa753900900hms | 75-9090-3-4 | 1730 mm | Rood | ||
| 52aa753900900hms22 | 75-9090-3-22-4 | 1990 mm | Rood | ||
| 52ab753350350hms | 75-3535-3-5 | 795 mm | Wit | ||
| 52ab753350900hms | 75-3590-3-5 | 1200 mm | Wit | ||
| 52ab753550450hms | 75-5545-3-5 | 1060 mm | Wit | ||
| 52ab753650550hms | 75-6555-3-5 | 1230 mm | Wit | ||
| 52ab753900650hms | 75-9065-3-5 | 1550 mm | Wit | ||
| 52ab753900650hms22 | 75-9065-3-22-5 | 1550 mm | Wit | ||
| 52ab753900900hms | 75-9090-3-5 | 1730 mm | Wit | ||
| 52ab753900900hms22 | 75-9090-3-22-5 | 1990 mm | Wit |
